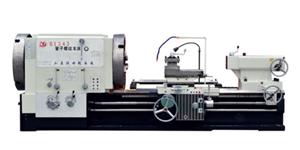

Q1343管子螺纹车床
  • Q1343管子螺纹车床

Q1343管子螺纹车床

简要描述:

  • 产品型号:Q1343
  • 厂商性质:JIANGSU
  • 更新时间:2015/11/17 8:57:44
  • 访  问  量:5479
详细介绍



内容

单位

Q1343管子螺纹车床

床身上最大回转直径

mm

Φ1000

刀架上最大回转直径

mm

Φ610

加工管螺纹直径范围

mm

Φ270---430

最大工件长度

mm

1700

加工最大锥度



1:4

锥度杠最大行程

mm

1000

床身宽度

mm

755

主轴孔径

mm

Φ440

主电机功率

kw

22

主轴转速级数及范围

r/min

9级/4.9--180

纵向进给量种数及范围

种/mm

32/0.1--1.5

横向进给量种数及范围

种/mm

32/0.05--0.75

加工公制螺纹种数及范围

种/mm

23/1--15

加工英制螺纹种数及范围

牙/吋

22种/2--28

丝杠螺距

inch

1/2

床鞍快速移动速度

mm/min

3740

横滑板快速移动速度

mm/min

1870

床鞍最大行程

mm

1500

横滑板最大行程

mm

520

刀架最大行程

mm

300

主轴中心至刀具安装面距离

mm

48

刀具截面尺寸

mm

45×45

刀架最大回转角度

°

90

横滑板刻度盘移动量

mm/格

0.05

刀架刻度盘移动量

mm/格

0.05

尾座套筒直径/锥度

mm/mores

Φ140/m6#

尾座套筒行程

mm

300

尾座横向移动量

mm

25

机床外形尺寸(长×宽×高)

mm

5000×2100×1650

机床净重

kg

13000

卡盘



Φ1000电动四爪
