立式车床的试运转操作

发布时间:2015/11/2 14:38:37浏览:9471次

立式车床,适宜加工中、小型盘、盖类零件高强度铸铁底座、立柱,有良好的稳定性和抗震性能 立式结构,装夹工件方便,占地面积小 采用油水分离结构,使冷却水清洁环保持久分离式冷却水箱,便于清洗精密、高刚度弹筒式主轴结构,便于维修 主轴套筒全对称、悬挂式设计 , 更好的消除热变形对加工精度的影响大功率交流主轴电机。
在立式车床正式操作前需要进行试运转的操作:
(1)立式车床电机空负荷运转。将电机与机械运转机构脱开,按电气启动程序运转0.5~2h;主电机的绕组温升和轴承温度应符合设备技术文件的规定;电机空负荷试运转合格后,方可与机械运转机构连接。
(2)工作台试运转
1)点动启动。检查有无异常声响,方向是否正确。
2)以低速启动运转。低速运转时间不少于5min。
3)正常运转。低速运转正常后,再以各级工作速度进行运转,每级速度运转不少于5min。
4)高速运转。正常运转试验结束后做机床的高速运转,高速运转试验应以主轴达到稳定温度为止。试运转中,应反复变换工作台速度,变速机构应灵活可靠,指示正确。高速运转之后,再次选定工作台中等速度,检验启动、停止、制动、正反转等动作,反复进行10次,其动作应灵活、可靠;电气、液压、润滑系统工作应良好、可靠。
(3)横梁运行试验。慢速开动横梁的上升、下降,启动、运行应平稳,无冲击、爬行现象;横梁与立柱导轨的夹紧机构的松开、夹紧动作协调;行程开关动作准确、可靠;润滑油供油正常;启动、停止灵活、可靠;慢速试验合格后,做中速和快速试验,均应符合要求。
(4)刀架进给试验。垂直刀架与侧刀架逐个作启动、停止试验,应动作准确、可靠;作慢速进给试验,反复动作10次,其动作应灵活正确;变速机构应灵活、可靠,指示准确;夹紧机构动作应协调、灵活可靠;行程开关动作准确、可靠;启动、停止动作准确、可靠;润滑供油良好;刀架慢速进给试验合格后,按相同操作程序做中速、高速进给试验,均应达到上述要求。
(5)刀架做水平移动(垂直刀架)和升降试验(侧刀架)。启动和停止应准确、可靠;夹紧机构动作协调、灵活、准确;运动应平稳,无卡涩和爬行现象;行程限位开关应准确、可靠;润滑供油良好;各种速度下均能达到上述要求。
(6)做机床联合动作试验。单项动作试验合格后,做工作台、横梁、垂直刀架,侧刀架联合动作试验。机床联合动作试验中,各项运动应协调准确、平稳;变速操作机构应灵活、可靠;启动、制动、停止、正反向运动应灵活、准确;各运动工作部位润滑良好、温升正常;电气系统、润滑系统、液压系统工作正常;整机连续空负荷运转时间,主轴承温度和温升应符合按设备技术文件。

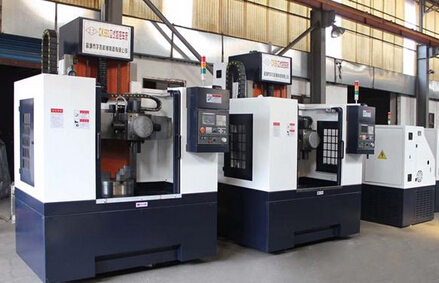

                                                     数控立车
