图解斜床身数控车床分体式连接设计的优点

发布时间:2018/12/6 10:31:52浏览:7697次

    斜床身数控车床分体式连接设计的优点:

    上座体和下座体分体设置,下座体上具有固定部,上座体上具有连接部,固定部上通过定位螺钉还固定有至少两个定位块,连接部的下表面抵靠在固定部的上表面上,连接部的侧表面抵靠在定位块上,通过固定螺栓将连接部固定在固定部上,使底座的生产方便。固定部上设置挡肩,方便了定位块的安装。设置安装槽,方便了固定螺栓的安装。设置连接螺栓,设置前固定部和前连接部,使底座整体的稳定性好。

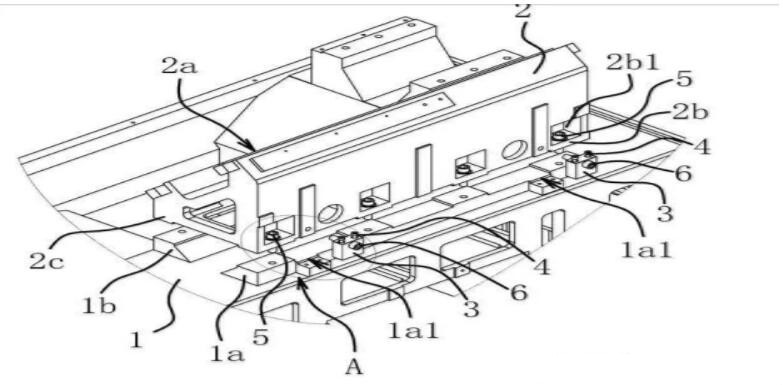

   斜床身数控车床的分体式连接设计如下图所示:
图中,1、下座体;1a、固定部;1a1、挡肩;1b、前固定部;2、上座体;2a、床身倾斜面; 2b、连接部;2b1、安装槽;2c、前连接部;3、定位块;4、定位螺栓;5、固定螺栓;6、连接螺栓。

       如图所示,机床底座,包括分体设置的下座体1和上座体2,上座体2上 设置有床身倾斜面2a。下座体1的上表面上具有凸出的固定部1a,下座体1的上表面上还具 有与固定部1a对应设置的凸出的前固定部1b。上座体2的下端具有连接部2b和前连接部2c。 连接部2b的下表面抵靠在固定部1a的上表面上,连接部2b通过多个固定螺栓5固定在固定 部1a上;前连接部2c的下表面抵靠在前固定部1b的上表面上,且前连接部2c和前固定部1b 通过前固定螺栓固定连接。连接部2b的侧表面上设置有与固定螺栓5一一对应的安装槽 2b1,安装槽2b1的侧壁上向下开设有安装孔,固定螺栓5穿过安装孔与固定部1a螺纹连接, 固定螺栓5的头部位于安装槽2b1内。

    固定部1a上连接有至少两个定位块3,定位块3通过定位螺栓4固定连接在固定部 1a上,固定部1a的上表面上设置有挡肩1a1,定位块3的下表面抵靠在固定部1a的上表面上, 定位块3的侧表面抵靠在挡肩1a1上,每个定位块3上设置有至少两个定位螺栓4。连接部2b 的侧表面抵靠在定位块3的内侧面上。定位块3的外侧面上设置有连接孔,连接孔内设置连 接螺栓6,连接螺栓6的尾部穿出定位块3的内侧面并与连接部2b螺纹连接,连接螺栓6的头 部抵靠在定位块3的外侧面上。 加工底座使,可以分开铸造下座体1和上座体2,铸造方便,加工床身倾斜面2a也方 便。组装上座体2和下座体1时,先将定位块3通过定位螺栓4固定在固定部1a上,然后将上座体2放置在固定部1a的上表面上,使上座体2连接部2b的下表面抵靠在固定部1a的上表面 上,并使连接部2b的侧表面抵靠在定位块3的内侧面上,再通过连接螺栓6使上座体2与定位 块3固定连接,然后通过固定螺栓5将上座体2固定在下座体1上。上座体2和下座体1分体设 置后,通过固定部1a和定位块3定位后再固定连接,使机床底座生产方便。
